滚珠丝杆结构及运行原理你了解吗?

滚珠丝杆的结构及工作原理

滚珠丝杆是由滚珠、丝杆、螺母、滚珠回路四部分组成

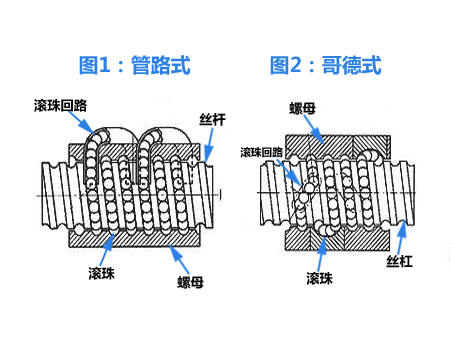

滚珠丝杆有外循环管路式和内循环哥德式(如下图)


滚珠丝杆是工业设备和精密机械上最常用的传动元件

其主要功能就是将旋转运动换成线性运动

请看我们下面的视频介绍


滚珠丝杆的工作原理

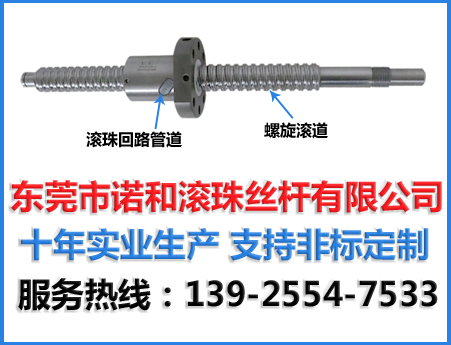

丝杆和螺母在制作时都制有圆弧形的螺旋槽,当它们套装在一起时便形成了滚珠的螺旋滚道,当丝杆旋转时滚珠在滚道内既自转又沿回路管道循环转动。


外循环滚珠的循环方式

插管式回珠器位于螺母之外就叫外循环区别简单明了,所谓的外循环模式,它指的是滚珠在循环结束后,通过螺母外表面上的螺旋槽或插管返回丝杆(丝杠)螺母间重新进入循环,

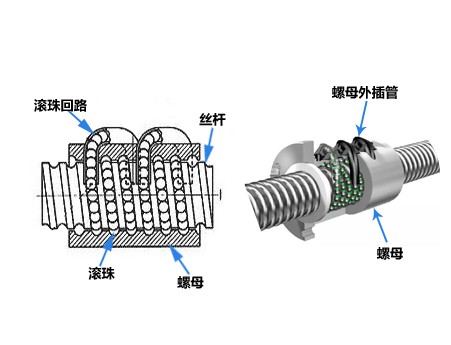

如下图(它是利用插管来完成的循环)


(外循环工艺简单径向尺寸较大,负载大)

内循环滚珠的循环方式

外循环和内循环他们之间最大的差异在于回珠器的设置,回珠器位于螺母之类的就叫内循环区别也很简单,通常内循环通过螺母上安装的反向回珠器,接通相邻轨道,使滚珠成单圈循环,反向器的回珠是空间的曲面,反向器的数目与滚珠的圈数相等,回珠器位于螺母之内,滚珠始终于丝杆(丝杠)轨道接触。

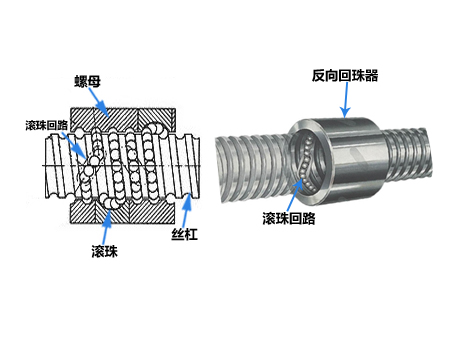

如下图(它是利用反向器来完成的循环)


(内循环工艺复杂径向结构紧凑,定位可靠)
