滚珠丝杠副也叫滚珠丝杆副、滚珠螺杆副、滚珠丝杆和滚珠丝杠等等,每个地方都有不同的方法,但他们指的都是由丝杠及螺母二个配套组成的,正规的统称滚珠丝杠副。
滚珠丝杠副是在丝杠与螺母间以钢球为滚动体的螺旋传动元件。它可将旋转运动转变为直线运动,或者将直线运动转变为旋转运动。因此滚珠丝杠副既是传动原件,也是直线运动与旋转运动相互转化元件。
随着数控技术和相关专业科技的发展,滚珠丝杠副作为一种高效、节能、高精度、低成本的传动和定位元件广泛的应用在各种机械、汽车,航天航空、仪器仪表、核工业等各个领域中。滚珠丝杠副是目前传动机械中精度最高也是最常用的核心传动部件。
滚珠丝杠副,丝杠、螺母机构的分类和特点。
(1)按功能
a、传递动力/能量传动为主(传力螺旋);特点:低俗、间隔工作,传递轴向力大、能自锁。
b、传递运动为主(传动螺旋)机床工作台的进给丝杠;特点:速度快、持续工作、精度高。
c、调整位置(调整螺旋);特点:受力较小且不经常工作。
(2)按摩擦方式
A、滑动丝杠螺母机构:
优点:
a、结构简单
b、加工方便
c、成本低
d、具有自锁功能
缺点:
a、摩擦阻力较大
b、传动效率较低(30%~40%)
B、滚动丝杠螺母机构:
优点:
a、传动效率高(92%~98%)
b、摩擦阻力小
c、传动准确度高
缺点:
a、结构复杂
b、成本高
c、没自动锁功能
(3)按滚珠循环方式

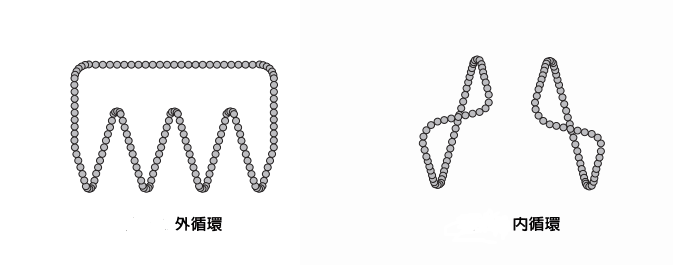

按滚珠在循环整个过程中与螺杆表面的接触情况,滚珠的循环方式可以分成内内循环和外循环两种。
